配电柜的型号有哪些

作者:李国兴发布时间2019-11-06人气:96

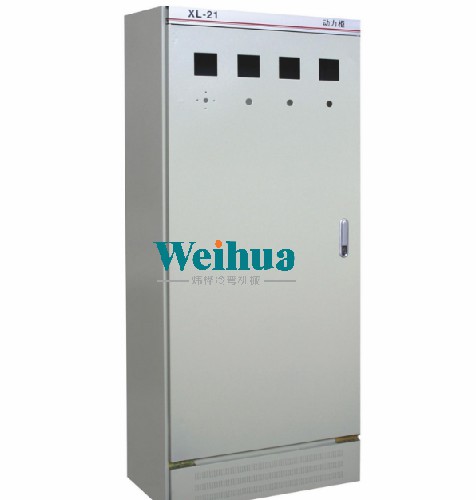

配电柜型号:

配电柜型号有很多,一般不同的厂家都有自己的型号。国产型号有MLS、GCS、GCK GGD等;国外厂家ABB有:MD190,MNS,ArTu、Blokset、8PT等等。一般标准的型号是GB7251.1 。

配电柜是电动机控制中心的统称,配电柜使用在负荷比较分散,回路较少的场合。一般我们看到配电柜都是安装在比较隐蔽的角落。对配电柜有兴趣的朋友可以简单的了解一下配电柜型号,和配电柜图纸详解的相关信息。

第一位:P-开启式低压开关柜,G-封闭式低压开关柜

第二位:G-固定死,C-抽出式,H-固定、抽出混装式。

第三位:L(或D)-动力用,K-控制用,S-森源电气系统

GGD较便宜,GCS、GCK为经济型。

例:GGD/M/J①②③

G-交流低压配电柜

G-电器元件固定安装,固定接线

D-电力用柜

M-面板操作

J-静电电容器

①-设计序号:1.分断能力为15kA;2.分断能力为30kA;3.分断能力为50kA

②-主电路方案代号

③-辅助电路方案代号
